儲能變流器裝置
產品概述
ZHXK-EPCS儲能變流器裝置，采用三電平拓?fù)浣Y(jié)構，可以實現直流到交流、交流到直流的雙向變換，既可以將交流電轉化為直流電為蓄電池充電，也可將直流電轉化為交流電，為負載供電或回饋給電網。
??性能特點
集成柜體設計，高度防護
具備齊全的保護功能，抗擾能力強
集成柜體設計，操作更為方便
支持多機并聯、可擴展至MW級
簇級電池管理、簇級電池優化
系統壽命更長、極具競爭力的度電成本（LCOE）
支持ms級調度響應、主動構網
支持高低壓穿越、主動適應弱電網

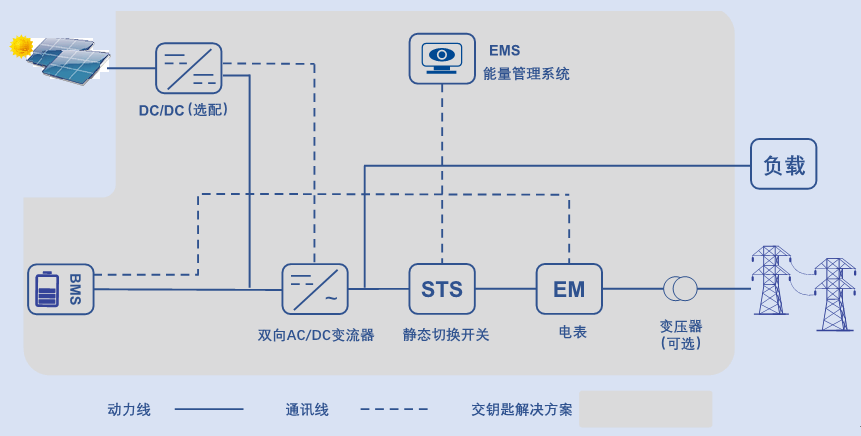

方案原理
設計依據
GB/T 34120-2023《?電化學儲能系統儲能變流器技術》
GB/T 34133-2017《?儲能變流器檢測技術規程》??
技術參數
|
規格型號 |
ZHXK-EPCS1725-AF |
ZHXK-EPCS2500-AF |
ZHXK-EPCS3450-AF |
ZHXK-EPCS5000-AF |
|
直流側 |
||||
|
最大充電功率 |
1897kW |
2750kW |
3795kW |
5500kW |
|
最大放電功率 |
1897kW |
2750kW |
3795kW |
5500kW |
|
工作電壓 |
1060V～1500V |
|||
|
最大電流 |
1897A |
2750A |
3795A |
5500A |
|
交流側 |
||||
|
額定電壓 |
690V |
|||
|
額定電壓范圍 |
-15%～+10% |
|||
|
接線方式 |
三相三線 |
|||
|
額定功率 |
1725kW |
2500kW |
3450kW |
5000kW |
|
最大功率 |
1897kW |
2750kW |
3795kW |
5500kW |
|
額定電流 |
1443A |
2092A |
2887A |
4602A |
|
最大電流 |
1588A |
2301A |
3179A |
5062A |
|
額定頻率 |
50/60Hz |
|||
|
功率因數 |
0.99/-1～1 |
|||
|
電流畸變率 |
＜3%（額定功率） |
|||
|
過載能力 |
110%長期 |
|||
|
最大效率 |
99% |
|||
|
保護特性 |
||||
|
保護功能 |
交流過流保護、交流過壓保護、交流短路保護、直流浪涌保護、 直流過流保護、直流過壓保護、過溫保護等 |
|||
|
系統參數 |
||||
|
尺寸（寬 × 高 × 深） |
6000 × 2600 × 2438mm（具體以實際出貨為準） |
|||
|
重量 |
15T |
|||
|
海拔高度 |
4000m（＞3000m時降額使用） |
|||
|
工作溫度 |
-40℃~60℃(>50℃時降額使用） |
|||
|
存儲溫度 |
-45℃~70℃ |
|||
|
濕度 |
0%RH～95%RH，無冷凝 |
|||
|
冷卻方式 |
智能風冷 |
|||
|
防護等級 |
IP66 |
|||
|
通訊方式 |
CAN/RS485/以太網 |
|||
應用環境
環境溫度：高氣溫+50℃，低氣溫-20℃。
空氣相對溫度：不超過95%；
海拔高度：不超過2000m（海拔2000m以上的可根據具體工況特殊設計）；
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決

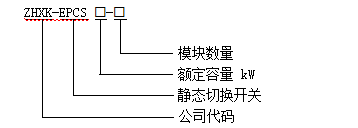

型號含義

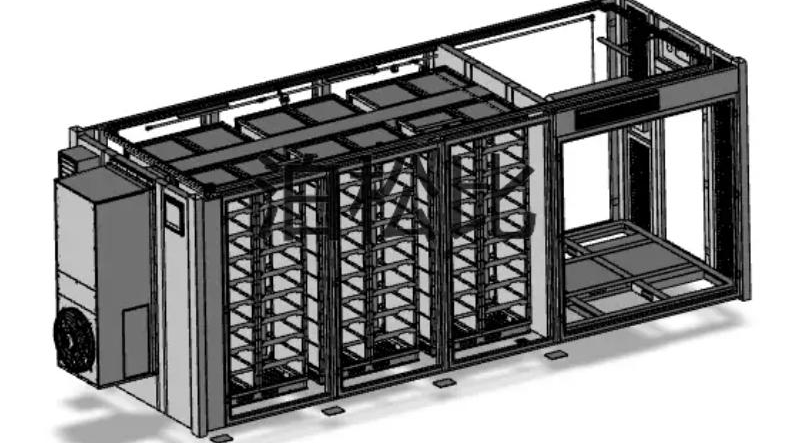

外觀結構
選型參考
|
型號規格 |
長 |
高 |
深 |
|
W |
H |
D |
|
|
1725KW |
6000 |
2600 |
2438 |
|
2500KW |
6000 |
2600 |
2438 |
|
3450KW |
6000 |
2600 |
2438 |
|
5000KW |
6000 |
2600 |
2438 |
訂貨須知
光伏輸入功率
電池輸入功率
最大充電功率
應用環境
特殊要求注明；
