變配電監控系統
產品概述
ZHXK-DRmsys變配電監控系統具有電氣參數實時監測、事故異常報警、事件記錄和打印、統計報表的整理和打印、電能量成本管理和負荷監控等綜合功能，使設備按最佳工況運行，節約能源。采用智能變配電監控管理系統，使供電系統更安全、合理、經濟的運行，提高供配電系統可靠性。適用于中低壓變電站、工廠、樓宇、小區的變電、配電系統的監控和管理。
性能特點
兼容性強:變電站環境監控系統可以兼容多家廠商的設備接入，實現完美接入，并具有符合電力系統標準的接口規范，使得設備兼容更加快捷。
多樣化告警:實現聲光 、語音、電話、短信、微信、郵件等多種聯動提醒方式。
靈活選配:系統采用模塊化設計，組網靈活，用戶可根據要求選配。
歷史數據査詢:可以查詢到站房內以往環境監測資料、電氣設備電力參數、報警信息、人員出入信息、設備啟停等數據、
輔助電力運維:提升電力企業的運營管理水平，為社會、為電力事業創造更多的社會價值。
一體化智能調度:實現站房的真正可視化智能遠控，形成一體化的智能調度體系，確保電網運行的安全可靠、靈活協調、優質高效、經濟環保。
避免重復投資:系統具有開放性、可擴展性、兼容性和靈活性等特點可適應產品升級，避免重復投資。
推動電網安全運行:保證站房安全可靠，有力地支持電網安全穩定運行變電站環境監控系統方案有豐富的監控功能，從內到外，實現精細化、標準化、智能化的監控管理，大大提高管理者對站點運維的效率及質量，降低高溫潮濕、盜竊等異常情況的發生。
遵循IEC61850規范理念，采用間隔建模思想，設備信息模型化；
跨平臺開發，支持Windows、Linux、Unix及國產安全操作系統；
支持雙網冗余設計，雙機可自動熱備切換保證系統整體可靠運行；
服務器及網絡節點可靈活配置管理；支持一鍵備份和還原功能, 支持多角色權限分類管理，系統維護方便;
支持全站模型/批量設備模型/單設備模型的導入、間隔復制及批量替換功能；
支持遠方參數整定、一鍵順控、VQC電壓無功調節和一體化五防等高級功能；
提供交換機等設備狀態評估，設備操作提供預演功能，保障電站運行安全；
通訊接口數量豐富接口形式靈活，支持非IEC61850設備的系統接入；
方案原理

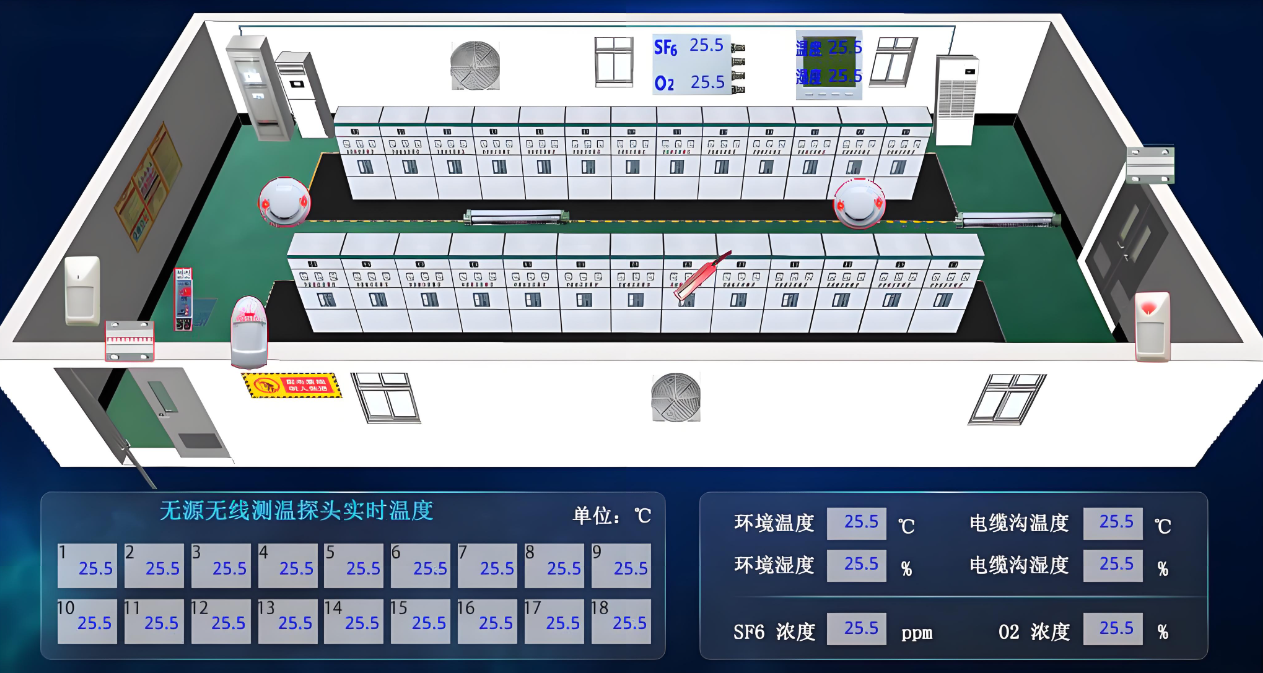

智能配電室：智慧配電室主要是在高壓柜、變壓器及低壓柜智能化的基礎上，通過分布在配電室內的各類傳感器、采集與通信設備，將各種設備狀態量、環境狀態量、安防信息，同時利用互聯網將實時數據傳輸至云平臺，實現24小時在線安全監控、智能運維及能效管理等基本功能和高級應用服務，幫助運維單位對配電設施進行遠程、集中、實時監控，減少人工值守操作，提供數據智能分析、運維支持， 具有可視化、自動化、互動化的高度智能監控和管理功能的配電站，為用戶提供全面的配電房智能管理一體化解決方案。
設備狀態監測
對變壓器、高壓柜、電纜和低壓柜的溫度、局放等設備狀態信息采集，并結合擴展設備實現電氣設備預警聯動，對配電房設備實時在線監控。
視頻管理
配置大屏幕監控系統，監控中心值班人員進行24小時不間斷對變配電房環境、主要電氣設備全天候的常規監測，為客戶建立雙重保障。如監測到設備異常、失電等緊急情況，第一時間通知客戶，并立即安排運維人員趕赴現場處理，大大提高了對故障處理的及時性和準確性。
智能巡檢
現場出現異常，如人員非法入侵、溫度超限、設備異常震動、動態偵測(開關跳閘、設備冒煙、起火等)，啟動突發事件預警并記錄
現場環境管理
對配電房現場環境溫度、濕度、SF6氣體濃度、臭氧濃度、含氧量、煙霧火災、水浸、噪聲、小動物闖入等環境信息采集，并結合擴展設備實現預警聯動，對配電房運行環境實時在線監控及視頻管理
。
運維管理
配電房設備的高效、準確運行對保證配電房安全、提高供電可靠性極為重要。利用視頻信息、設備運行信息、基礎檔案信息、報修信息、告警信息等發現配電房設備存在故障，實時故障研判、準確定位、分析故障影響范圍。
智能分析
基于大數據的設備狀態診斷，對配電房變壓器、高壓柜、電纜和低壓柜狀態量做大數據處理和分析，結合環境、運維數據等信息，判別設備的狀態和變化趨勢，及時預測設備故障風險，自動發出語音報警、自動存盤并在地圖上顯示相應的位置和故障類型，在電子地圖以及大屏幕上顯示相應位置，并可傳送至相關人員的手機上。
手機APP功能
告警信息推送，當配電房系統出現告警后，可彈出提示信息。主動查詢，維護人員通過手機查詢其所關注的配電房、關鍵設備實時數據。
設計依據
DB32/T3847-2020 用電場所智慧安全監控系統技術規范
GB/T 40773-2021變電站輔助設施監控系統技術規范
GB/T30155智能變電站技術導則
GB/T33602電力系統通用服務協議
GB/T36572電力監控系統網絡安全防護
DL/T283.1電力視頻監控系統及接口
技術參數
|
系統軟件 |
采用Windows中文版操作系統，監控軟件為專業的電力組態軟件。 |
|
支持軟件 |
數據庫作為服務器的數據庫，Windows操作系統作為整個電力監控系統的操作系統平臺，主流殺毒軟件。 |
|
通訊驅動 |
完全開放的面向各種智能監控設備的通訊驅動程序。與第三方通訊支持DDE方式、0PC方式0DBC接口。支持與樓控系統的數據交換。 |
|
安全管理 |
為了使配電監控后臺系統能夠安全穩定運行，整個系統提供可靠的安全保護措施，系統軟件設置支持多種權限分區和密級設置，為系統管理員、工程師、一般值班操作人員等提供分級密碼。所有的系統操作員能夠根據權限大小賦子某特性,這些特性規定了各個操作員對系統及各種活動的適用范圍,如用戶名，口令字，操作權限及操作范圍等特性，對重要的控制使用雙口令密碼，對操作員的重要操作給子記錄，如對斷路器合分閘操作控制使用嚴格的操作員及密碼指令，如在檢修狀態，系統可以提示掛牌功能，以防止有人誤操作。系統還有完善的權限控制安全管理功能 |
|
數據采集與處理 |
數據采集與處理是變配電監控后臺系統安全監視和控制的基礎，變配電監控后臺系統能實時和定時采集電氣設備的模擬量(電流、電壓、功率、電度、頻率、變壓器溫度等)和開關量(斷路器及隔離開關位置信號、繼電保護及自動裝置信號、設備運行狀態信號、以及各種事件信息等)。變配電監控后臺系統軟件可以通過網絡直接讀取各配電所綜合保護裝置、電力參數測量儀、直流屏、發電機組、溫控儀等采集的數據，并可以對采集的所有數據進行顯示、統計、分析、計算和存儲。實時顯示各線路的三相/線電壓、電流、有功功率、無功功率、視在功率、有功電度、無功電度和總電度、功率因數、頻率、諧波畸變率、最大值和最小值等電量參數。實時計算每日、每月各條線路的有功、無功最大、最小及平均值，實時顯示各變壓器溫度值，實時計算每日各變壓器溫度最高、最低與平均值。實時統計各線路每日、每月、每年的有功電度總值和無功電度總值。數據采集周期、方式、參數等可由用戶在線定義，歷史數據存儲間隔最小間隔1分鐘，分辨率1分鐘。 |
|
網絡通訊管理 |
變配電監控后臺系統采用分布、分散式網絡組織結構，支持現場總線、以太網通訊、光纖通訊及無線通訊等多種通訊方式。 變配電監控后臺系統具有良好的網絡診斷功能，能在線診斷監控系統網絡通訊狀態，發生網絡故障時，能自動在屏幕上顯示故障單元和故障部位。 變配電監控后臺系統具有良好的開放性，能方便的與其他自動化系統通訊,如樓宇監控系統、消防系統、DCS、ECS、供電局調度系統等，實現自動化系統間的系統共享。 |
|
人機界面 |
人機界面顯示整個電力監控系統網絡圖、動態刷新顯示電力系統和各主接線圖，主接線圖上能顯示各開關運行狀態在線運行參數等。 1:動態刷新顯示:電氣測量參數、運行參數和狀態量參數，如:電壓，電流，功率，率等，各線路以電壓等級不同以不同顏色區分。 2:連續記錄顯示:電壓曲線、電流曲線、負荷曲線、電壓棒圖等。 3:各類表格及曲線顯示功能:能顯示電力系統電能量統計表，設備臺帳，主設備參數表，設備檢修記錄表，動態顯示各電力回路負荷曲線和趨勢圖。 4:模擬顯示:包括各模擬量的意義，對應的開關號及時實測量數據(相電壓，線電壓，電流，有功功率，無功功率，視在功率，頻率，功率因數，有功電度，無功電度等)。5:開關量顯示:包括開關量的含義，對應開關號及開關量的當前運行狀態 根據該項目電力監控的需要，軟件設定為可以修改的方式，可以根據需要或實際運行情況，對電力系統圖進行修改和組態，系統會根據修改后的情況實時反映運行參數。 |
|
遠程控制和操作記錄 |
操作人員可通過監控主機對受控對象進行遠程控制，系統具有嚴格的密碼保護系統和權限等級管理功能，對于每次遙控操作，系統均對操作人、操作時間及操作類型進行記錄，自動生成通控操作記錄，并經記錄刻盤。 |
|
第三方通訊
|
變配電監控后臺系統提供了與直流屏、變壓器、發電機組、應急電源、模擬屏、樓宇自控系統或其它自動化系統的通訊功能。 |
|
歷史數據 |
變配電監控后臺系統可根據用戶需求，對遙測數據進行實時記錄，記錄時間超過兩年以上。歷史數據可以通過曲線方式和數據表格方式直觀地顯示，用戶可方便對選擇欲查看回路的歷史數據。 |
|
電能管理
|
變配電監控后臺系統為用戶提供了電能消耗統計和管理功能，可以進行日、月、季、年的統計與記錄，峰谷平統計與記錄，并可以進行顯示、打印、查詢， |
|
報警及事件管理
|
當出現開關事故變位、遙測越限、保護動作或其他報警信號時，系統發出音響提示，并自動彈出報警畫面。報警需操作員確認后方可復位。報警系統記錄入監控數據庫。1:開關變位:自動推出時間報警窗和故障相關畫面，畫面中變位開關閃，變色提示并在報警框內有漢字提示的報警語句及當前的變位狀態，并指明變?yōu)殚_關名稱，運行編號和性質(正常操作或事故跳閘)。 2:電氣模擬量和非電氣模擬量可設置上上限，上限，下限，下下限，當越限時畫面閃爍提示，并在報警提示框里顯示當前越限值。 3:所有報警記錄可打印和寫盤保護。 4:監控系統自動存儲歷史數據和歷史事件，用戶可以按照設備，數據類型，時間段等等項目自定義查詢。 |
|
報表管理
|
1:查詢顯示:各測量的平均值和最大，最小值;電流，電壓，功率和負荷曲線: 2:運行報表:電力系統運行日報表; 3:24小時日負荷報表的顯示，打印(可選時間段); 4:24小時日負荷曲線的顯示，打印(可選時間段); 5:電能日報，電能月報的顯示，打印(可選擇日，月); 6:對歷史數據庫中的兩年內的日報數據進行回顧顯示和打印; |
|
支持Web客戶端 |
系統提供Teb服務，客戶端可以通過IE瀏覽器查看電力監控實時數據畫面。 |
|
系統管理及故障預測 |
通過對整個系統數據的分析，包括故障報警及趨勢曲線圖，我們可以對關鍵回路的電流和功率變化進行監控，可以實現故障的及時修正和預測、設備的運行調配管理 |
|
系統擴展 |
變配電監控后臺系統具有網絡擴展功能，將來進行系統擴展(如:電力系統擴建、改造等)時，保持原有變配電監控后臺系統上的監控界面不變，只需增加相應的硬件，增加新的監控界面和監控計算機站點即可實現系統擴展。系統擴展、增加新的監控界面后，可實現對擴展后的整個系統中電氣設備的監控。 |
應用環境
低壓配電房：10kV或35kV站用變出線的400V配電室。
高壓配電房：6kV－10kV高壓開關室。
開閉所：具備開關設備的電氣站點，可分流電力。
樞紐變電站：通常為330KV及以上的電力站點。
中間變電站：電壓等級為33KV~22KV的電力站點。
地區變電站：一個地區和中、小城市的主要變電站，電壓等級為220KV。
企業變電站：大型、中心企業的專用變電站，電壓等級為35~220KV，在煤礦、化工等
終端變電站：配電線路的終端,接近負荷處,高壓側10~ 110KV引入線,經降壓后向用戶供電。
風力發電廠、小區配電室、電力變電站、預裝式箱變等等。

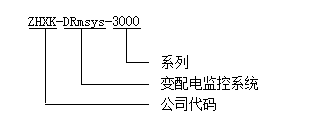

型號含義

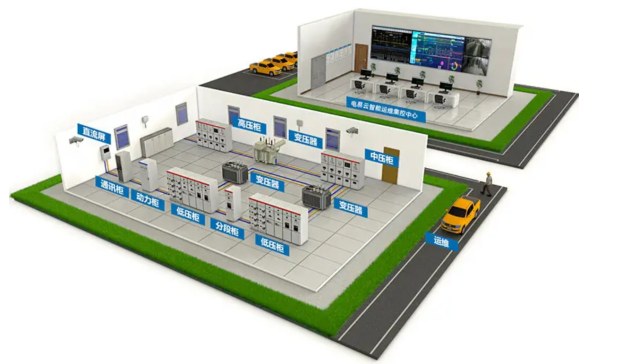

外觀機構
選型參考
|
項目 |
內容 |
|
饋線檢測 |
饋線回路的溫度、電壓、電流、功率因數、有功、無功、諧波、電能量采集等 |
|
變壓器 |
變壓器三相繞組溫度檢測和風機運行狀態檢測 |
|
無線測溫 |
開關柜以及電纜無源無線測溫功能，最大支持240路溫度監測 |
|
空調控制 |
室內空調遠程控制以及與溫度聯動功能 |
|
新風系統 |
實現對主、副新風機的智能控制，最大支持15路空調控制和32路溫度采集 |
|
除濕機控制 |
室內除濕機遠程控制以及與溫度聯動功能。 |
|
燈光控制 |
室內燈光遠程控制和聯動控制功能 |
|
消防監控 |
煙霧、溫感、明火等火災消防信息的接入 |
|
有害氣體 |
SF6/02、03、NO、TVOC等有毒有害氣體監測、報警以及和通風機聯動功能。最大支持15路SF6/02接入。 |
|
智能防凝霜 |
開關柜智能防凝霜接入。 |
|
環境監測 |
環境溫濕度、漏水、水情等信息的接入 |
|
消防監控 |
煙霧、溫感、明火等火災消防信息的接入 |
