智能列頭柜
產品概述?
智能列頭柜融合了最新的網絡監控技術、數字電子控制技術和低壓動力系統配電技術，適用于金融、電信、政府及 IT 行業等 IDC 數據機房或工業企業等重要用戶，為服務器、網絡設備等重要設備提供電能計量和分配、回路保護、管理與計算機接地等服務，為企業的節能減排工作提供了重要的工具。
性能特點?
強大的智能檢測功能和監控功能，可以滿足客戶遠程監控，無人值守的需求,?
具有動熱穩定性好、安全可靠、配置方便、可維護性高，造型美觀等特點?
人機友好的客戶界面，使用了大屏幕的觸摸式顯示，方便客戶使用;?
可選擇固定式和熱插拔式兩種輸出開關，開關類型和數量可根據用戶要求進行定制

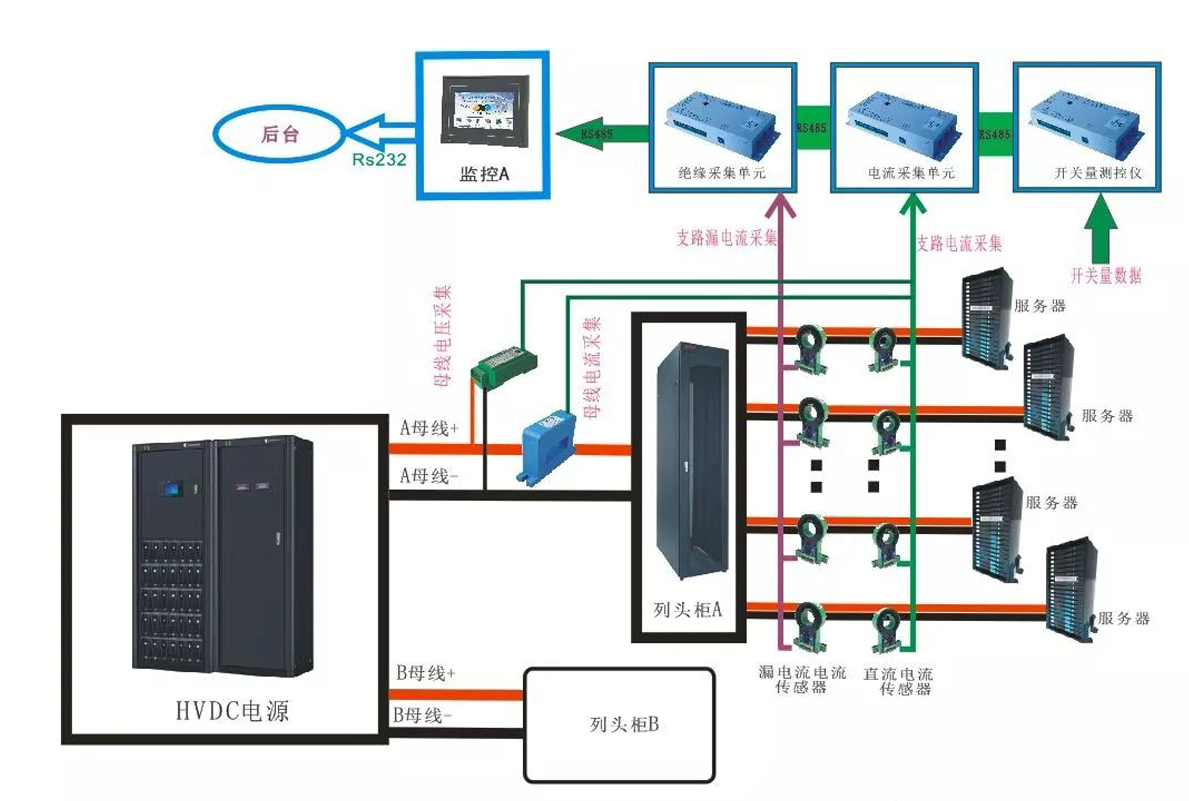

方案原理
“列頭柜”是一列機柜設備最頂端的一個機柜，為成行排列或按功能區劃分的機柜提供網絡布線傳輸服務或配電管理的設備，一般位于一列機柜的端頭。從字面意義上就知道是位于一列機柜端頭的柜子。其實列頭柜只是一個比較形象的設備管理與分配機柜的定義，它的擺放位置很多情況下是位于一列機柜的一個端頭，但實際上它可以位于一列機柜的任何位置上，甚至單獨放置，所以叫列頭柜，列頭柜起的是分流的作用.
主要功能是對這一列機柜的交流或者直流負載提供電源，起到配電，監控，測量、保護、告警等功能。列頭柜類似于柜式的配電箱，里邊集中了很多斷路器。
|
比較項目 |
列頭柜 |
傳統配電柜 |
|
電流監控 |
監測總電流，三相電各支路電流及輸出各分支至機柜電流 |
只監測總電流 |
|
電路結構 |
使機房形成二層電路結構，形成樹狀用電監測管理，調整運行方式、優化用電結構 |
機房電路只有一層結構，電流分配顯示不明晰 |
|
電路維護性 |
方便電路維修，節省寶貴的斷電時間 |
需斷開所有電路進行維修，容錯率低 |
|
監測電能 |
配置電能模塊，測算電能消耗，實現合理、節約用電，降低用電成本 |
無電能消耗顯示，無法提供機房用電數據 |
|
顯示 |
LCD液晶顯示，數據準確 |
傳統機械式，儀表顯示 |
|
安裝 |
標準機柜式安裝，外觀與機柜一致 |
? |
|
設備集成化 |
集成度高，同等容量下，體積減少 |
|
技術參數
|
直流 |
||
|
輸入 |
額定電壓 |
直流24VDC/48VDC/220VDC/240VDC/336VDC等 |
|
輸出 |
總輸入容量配 電機構回路 分斷開關型式 |
按圖紙要求63~800A 支持單母線，雙母線和多母線方案（輸出最大可達36路） 熔斷器、固定開關、熱插拔開關容量10-63A,1P/2P，分路分斷能力6~10KA |
|
系統功能 |
輸入檢測 輸出檢測 告警 可選功能 |
主路功率，直流電壓，實際額定電流，負載%，電能KWh,主路（熔斷器）狀態 各分路功率，實際電流，額定電流，負載%，電能KWh,開關狀態 電能超限，電力超限，開關斷開，防雷告警，系統告警 主對地絕緣監測，分路監測，溫度，濕度，分離脫扣等 ? |
|
檢測精度 |
輸入/輸出 |
電流：精度±0.5%，范圍1%-120%;電壓：精度0.5%，范圍5%-120%;頻率45-60Hz;電量±1℃ |
|
防雷 |
規格 |
標配D級或C級浪涌保護器；20kA,40kA |
|
I/O接口 |
DI輸入 D輸出 AI輸入 |
2路干接點輸入; 1路繼電器輸出 1路兩線PT100溫度檢測，測溫范圍-40-200℃ |
|
符合規范 |
標準 |
CCC IEC EMC |
|
顯示界面 |
尺寸規格 |
標配7寸顯示屏（可選8.10.12寸） |
|
通信接口 |
串口 網口 |
RS485 1路 1200-38400dps,modbus-RTU RJ45 1路 10/100M自適應 TCP/IP modbus協議 |
|
尺寸 |
規格 |
600*1200*2000（深度可選：800/1000/1100/1200mm）800*1100*2000mm其他規格可定制 |
|
交流 |
||
|
輸入 |
額定電壓 頻率 |
220/380VAC,三相三線+地或三相四線+地+±20% 50/60Hz±10% |
|
輸出 |
額定電壓 總開關量 配電結構回路 分路開關 |
220Vac單相兩線+地，380Vac三相四線+地 按圖紙要求63-630A 支持單母線，雙母線和多母線方案(輸出最大可達128路/單模塊） 固定式開關，熱插拔開關或熱插拔可調相關開關，容量10~63A，級數 |
|
系統功能 |
輸入檢測 輸出檢測 告警 |
主路電量，有功功率，現在功率，功率因數，三線相電壓，三相線電壓，實際電流，額定電流，零線電流，負載%，電能KWh，頻率，電壓諧波V-THO百分比和分次諧波。主路開關狀態，各分路有功功率，功率因數，實際電流，額定電流，負載%，電能kWh電流諧波，開關狀態，電壓超限，電流超限，頻率超限，缺相，開關斷開，防雷告警/變壓器過溫，系統告警等。李線電流，對地漏電流/溫度，濕度，分離脫扣等 |
|
檢測精度 |
輸入/輸出 |
電流：精度±0.5%，范圍1%-120%；電壓：精度0.5%，范圍5%-120%；頻率45-60Hz±0.01Hz;電量：精度1%；溫度±1℃ |
|
防雷 |
規格 |
標配D級或C級浪涌保護器；20kA,40kA |
|
I/O接口 |
DI輸入 D輸出 AI輸入 |
2路干接點輸入; 1路繼電器輸出 1路兩線PT100溫度檢測，測溫范圍-40-200℃ |
|
符合規范 |
標準 |
CCC IEC EMC |
|
顯示界面 |
尺寸規格 |
標配7寸顯示屏（可選8.10.12寸） |
|
通信接口 |
串口 網口 |
RS485 1路 1200-38400dps,modbus-RTU RJ45 1路 10/100M自適應 TCP/IP modbus協議 |
|
尺寸 |
規格 |
600*1200*2000（深度可選：800/1000/1100/1200mm）800*1100*2000mm其他規格可定制 |
應用環境?
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。?
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。?
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。?
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。
選型參考
|
外形尺寸mm |
安裝方式 |
||
|
W |
H |
D |
落地 |
|
600 |
2000 2200 |
800 |
|
|
600 |
1000 |
||
|
600 |
1200 |
||
|
600 |
700*500*200 |
||
|
600 |
800*600*250 |
||

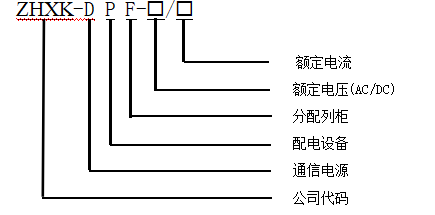

型號含義

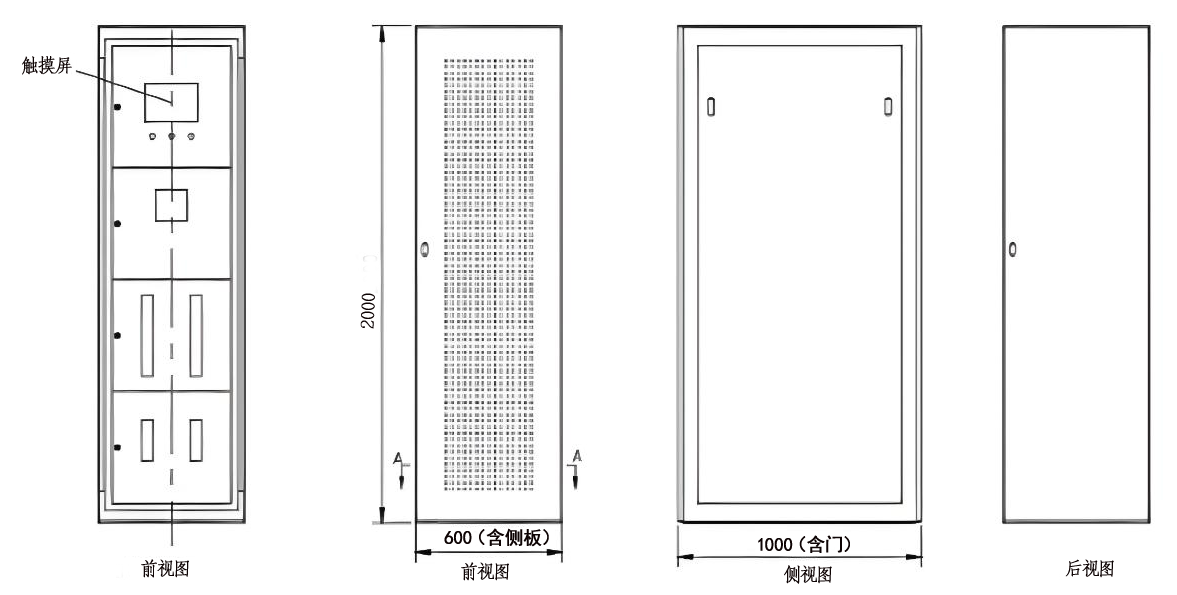

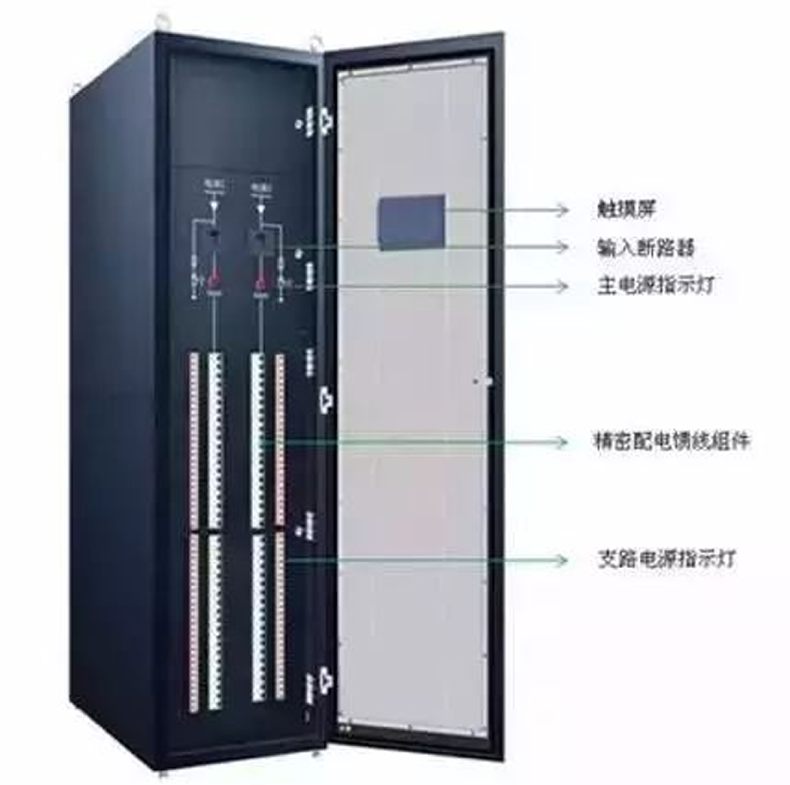

外觀結構
訂貨須知
電力系統圖；?
系統電壓等級；?
負載設備容量；?
極相（單相/三相）；?
線路運行參數（效果最佳）?
負載性質；?
特殊要求注明；
